Kugelregenanlage

Kugelregenanlagen eignen sich für vertikale Rauchgaszüge mit horizontal angeordneten Rohrbündeln. Typische Einsatzbereiche sind Überhitzer- und Economizerheizflächen.

Typische Anwendungen sind Biomasse-, Müll-, EBS- und Klärschlammverbrennungsanlagen. Auch Thermalölanlagen und Abhitzekessel hinter Glaswannen kommen infrage. Entscheidend sind die Heizflächenanordnung und die jeweiligen Betriebsbedingungen.

Für Kesselleerzüge, horizontale Kesselzüge und Rippenrohre ist diese Ausführung der Kugelregenreinigung nicht geeignet. Bei sehr kleinen Kesselzügen ist der Einsatz meist wirtschaftlich nicht sinnvoll, da Förderung, Kugelverteilung und Aufbereitung einen gewissen Grundaufwand erfordern.

Ja. Kugelregenanlagen können auch bei nicht fluchtender Rohranordnung eingesetzt werden. Die Kugelverteilung wird auf die Geometrie der Rohrbündel abgestimmt.

Ja. Die Heizflächen werden während des laufenden Kesselbetriebs gereinigt. Für die regulären Reinigungszyklen ist kein Kesselstillstand erforderlich.

Zum Einsatz kommen Weicheisenkugeln mit einem Durchmesser von bis zu 8 mm. Die passende Größe und Ausführung werden auf die jeweilige Reinigungsaufgabe abgestimmt.

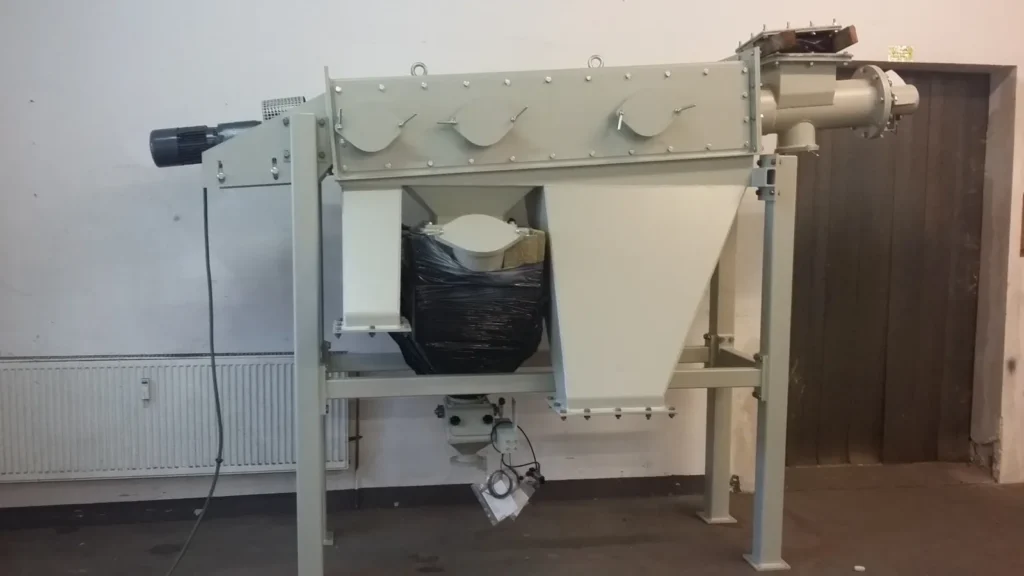

Ja. Nach dem Durchlaufen der Rohrbündel trennt eine Siebtrommel die Kugeln von Asche und abgelösten Belägen. Die Kugeln werden anschließend erneut dem Reinigungskreislauf zugeführt.

Die Reinigung erfolgt mechanisch und benötigt weder Prozessdampf noch Druckluft als Reinigungsmedium. Für den Transport der Kugeln nach oben erzeugt ein Gebläse die erforderliche Förderluft.

Mit einer geeigneten Steuerung, beispielsweise über einen Frequenzumrichter, lässt sich die Gebläseleistung an den tatsächlichen Förderbedarf anpassen. Je nach Anlagentyp kann der Gebläsebetrieb auf die Reinigungsphasen beschränkt werden. Zur Vermeidung von Kondensation kann dagegen ein dauerhafter Betrieb erforderlich sein. Die Betriebsweise wird auf die jeweilige Anlage abgestimmt.

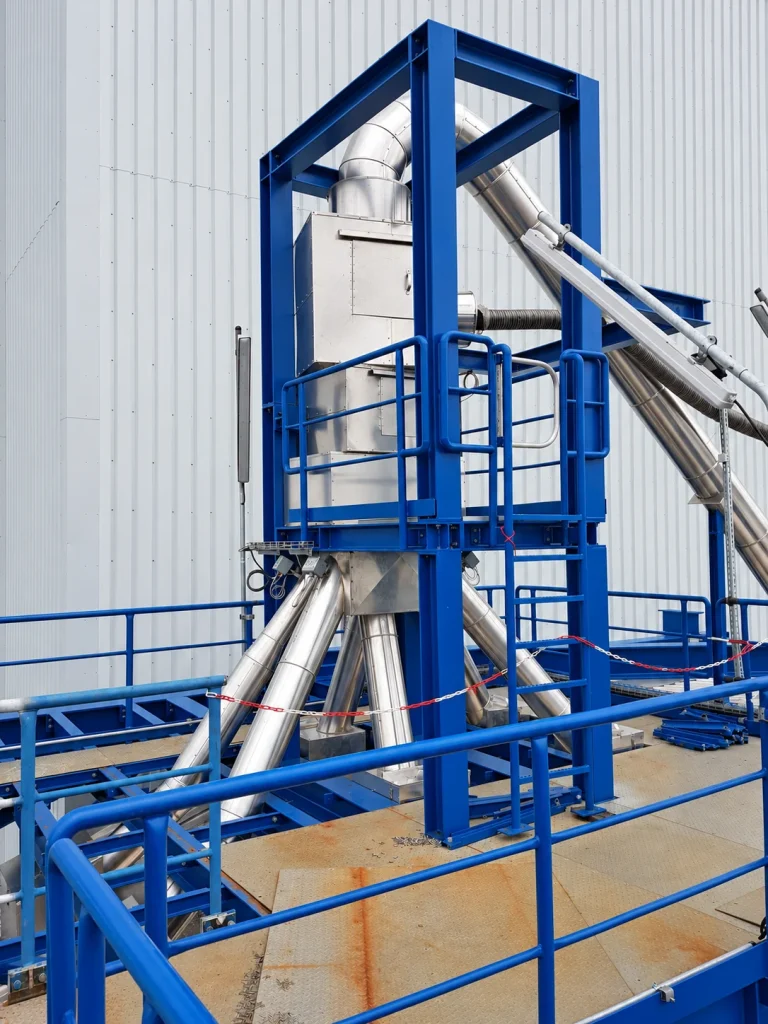

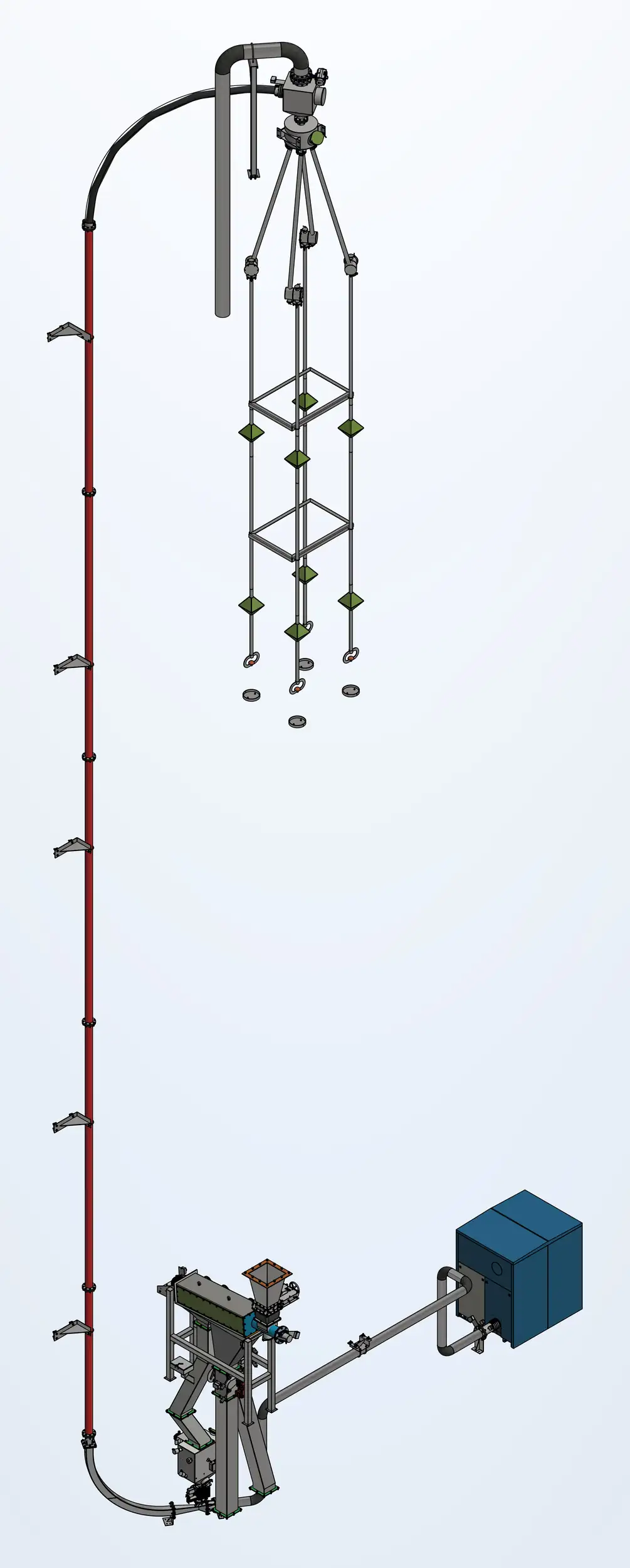

Eine seitliche Platzreserve für ausfahrende Blaslanzen ist nicht erforderlich. Platz wird insbesondere für die Förderleitung, die Kugelverteilung oberhalb der Heizflächen und die Aufbereitung unterhalb des Kesselzuges benötigt. Die Anordnung wird an die örtlichen Platzverhältnisse angepasst.

Ja. Isolierung und Begleitheizung werden auf die Aufstellbedingungen abgestimmt. Insbesondere bei niedrigen Außentemperaturen muss verhindert werden, dass Kondensation und Anbackungen den Kugelumlauf beeinträchtigen.

Das Fördergebläse wird standardmäßig schallgedämmt ausgeführt. Die Anforderungen an den Schallschutz werden bei der Anlagenplanung berücksichtigt.

Die Grundeinstellung erfolgt bei der Inbetriebnahme und wird im laufenden Betrieb optimiert. Maßgeblich sind das Verschmutzungsverhalten, die Wärmeübertragungsleistung und die Druckverhältnisse der Anlage. Reinigungszeiten, Pausen und Dosierung werden entsprechend angepasst.

Die Druckverhältnisse im Fördersystem werden überwacht. Je nach Ausführung erfassen weitere Sensoren den Kugelfluss, den Füllstand und die Temperatur im Sammelbehälter sowie die Stellung und Bewegung relevanter Baugruppen. Die Signale ermöglichen es, Abweichungen zu erkennen und in der Anlagensteuerung zu berücksichtigen.

Die Begleitheizung dient dazu, Kondensation im Sammelbehälter zu vermeiden. Dadurch wird Anbackungen entgegengewirkt, die die Dosierung und Förderung der Kugeln behindern können.

Wir unterstützen bei der Funktionsbeschreibung, der Abstimmung von Schnittstellen sowie der Umsetzung von Software und elektrischer Auslegung. Optional liefern wir einen Schaltschrank mit Siemens-SPS, Siemens-HMI und installierter Software, deren Abläufe vorab anhand einer Simulation getestet werden. Eine separate Softwarelieferung kann individuell abgestimmt werden. Der Leistungsumfang wird im Angebot festgelegt.

Zu den regelmäßigen Kontrollen gehören Kugelumlauf, Füllstand und mögliche Anbackungen. Außerdem werden Siebtrommel, Lager, Förderleitungen, Fallrohre und Verteiler auf Funktion und Verschleiß geprüft. Die Wartungsintervalle richten sich nach der jeweiligen Ausführung und den Betriebsbedingungen.

Eine gleichmäßige Kugelverteilung und die passende Einstellung sind entscheidend für einen sicheren Betrieb. Verschlissene Verteiler oder Fallrohre können dazu führen, dass Kugeln konzentriert auf einzelne Stellen treffen und dort Schäden verursachen. Regelmäßige Verschleißkontrollen helfen, dies zu vermeiden.

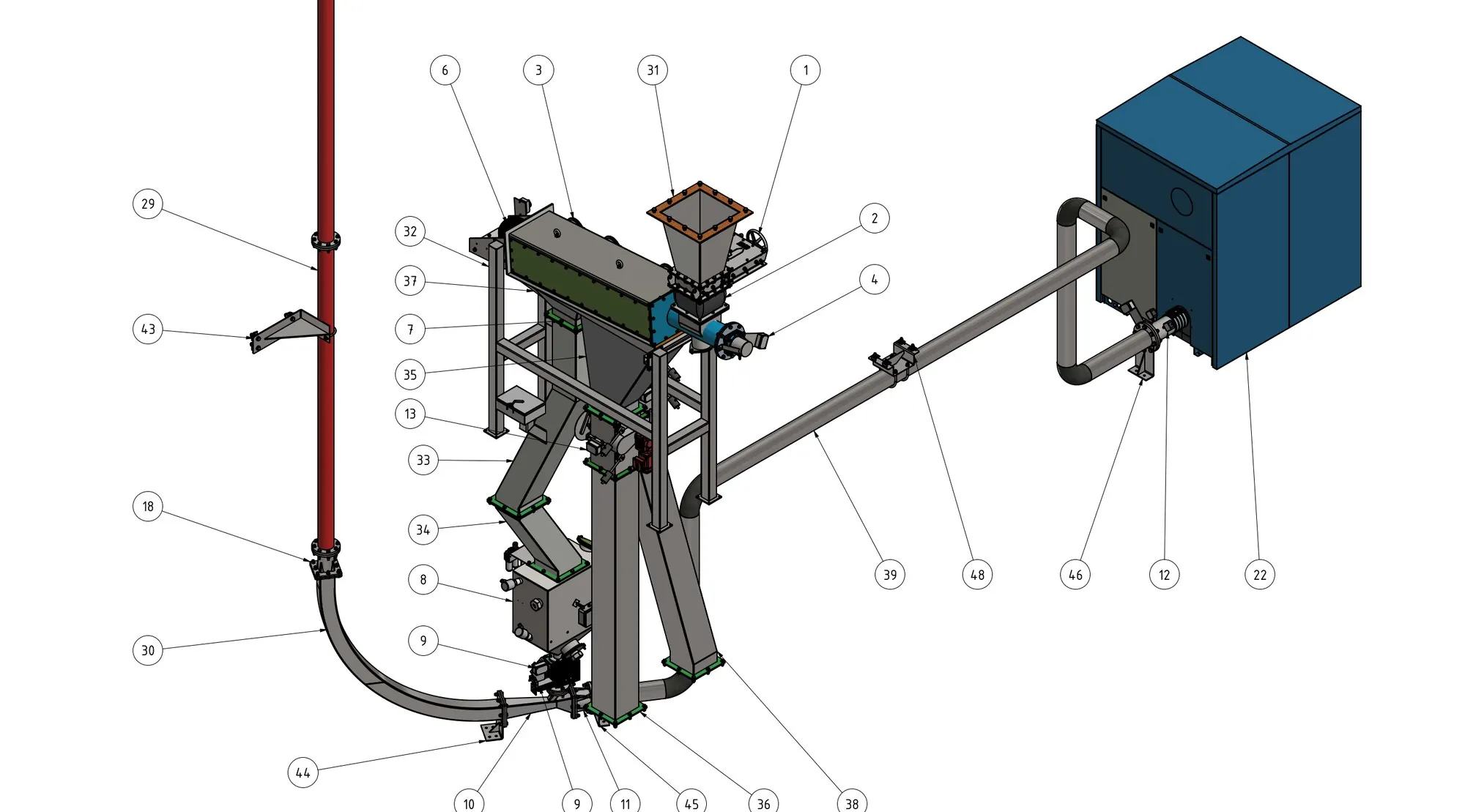

Ja. Wir unterstützen Sie bei Wartung, Instandhaltung und Optimierung Ihrer Kugelregenanlage und liefern passende Ersatz- und Verschleißteile. Für eine Ersatzteilanfrage helfen uns die Projektnummer, die Teilebezeichnung, die Positionsnummer aus der Stückliste und die benötigte Menge.

Ersatzteile anfragen
